Elektrický kladkostroj LIFTKET STAR
Kompletně vyráběno v Německu - kvalita, spolehlivost, bezpečnost
Parametry kladkostroje LIFTKET STAR
- Nosnost 125 kg až 6 300 kg.
- Všechny nosnosti mají modely s jednou rychlostí zdvihu nebo dvěma rychlostmi zdvihu – tzv. „mikrozdvihem“. Rozsah rychlostí zdvihu je dle typu a provedení od 0,75 m/min do 24 m/min.
- Nejmenší dodávaná výška zdvihu je 3 m, největší „není omezená“ (desítky metrů běžně).
- Kladkostroj je standardně dodáván se závěsným ovládacím panelem (délka ovládacího kabelu dle požadavku). Kladkostroje lze dodat bez závěsného ovladače nebo s rádiovým dálkovým ovládáním.
- Elektrické řetězové kladkostroje STAR mají počet sepnutí až 360/hod, vysoký zatěžovatel až 60% ED a skupinu mechanismu (životnost) až 4m/M7.
- Pracovní teplota standardně -20°C až +40°C. Na jiné předpokládané pracovní teploty okolí je třeba upozornit dodavatele.
- Elektrické krytí IP55 standardně. Teplotní třída izolace F.
-
Každé provedení elektrického řetězového kladkostroje STAR lze zavěsit všemi níže popsanými způsoby:

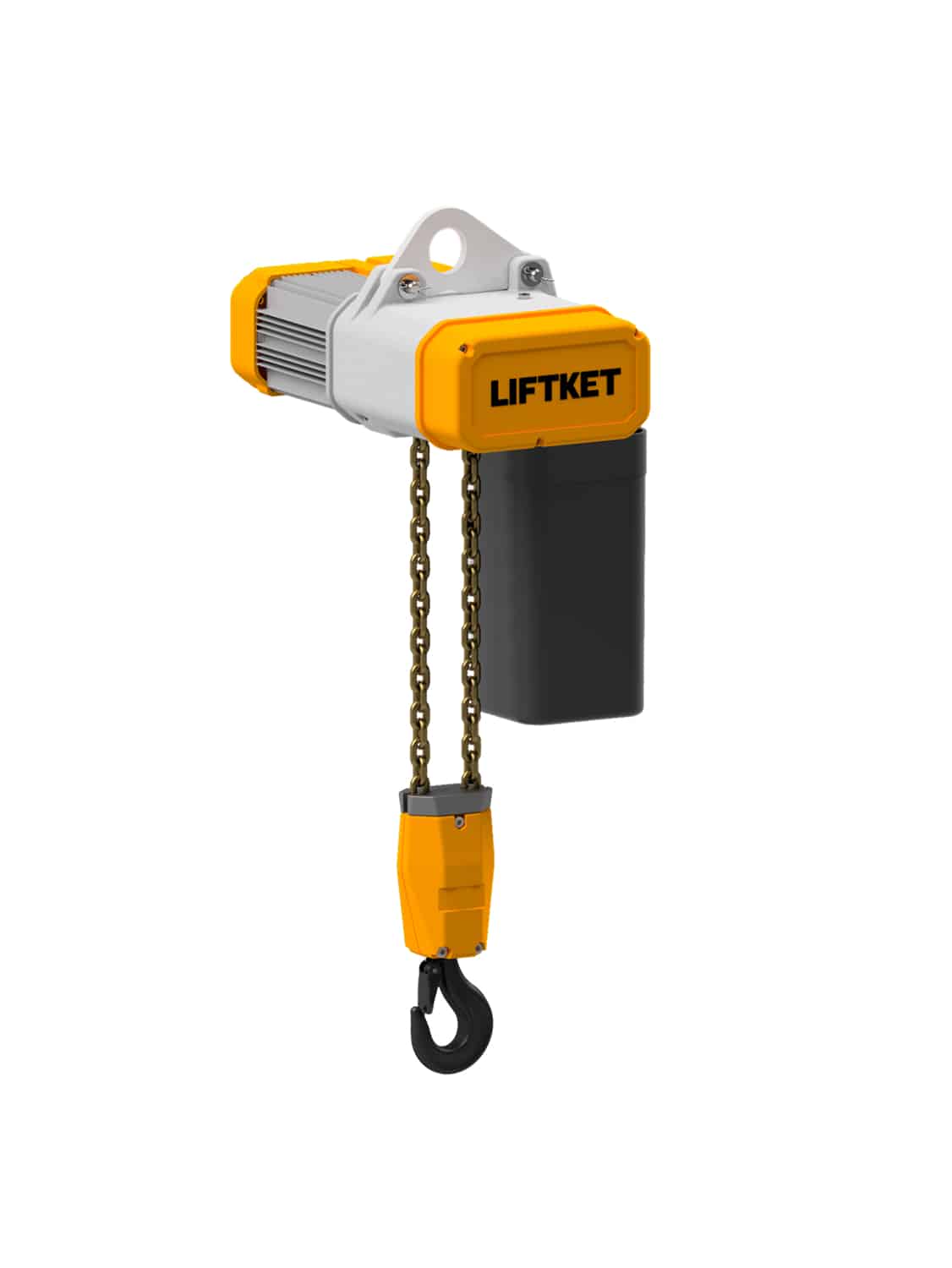

- stacionární provedení se závěsnou deskou

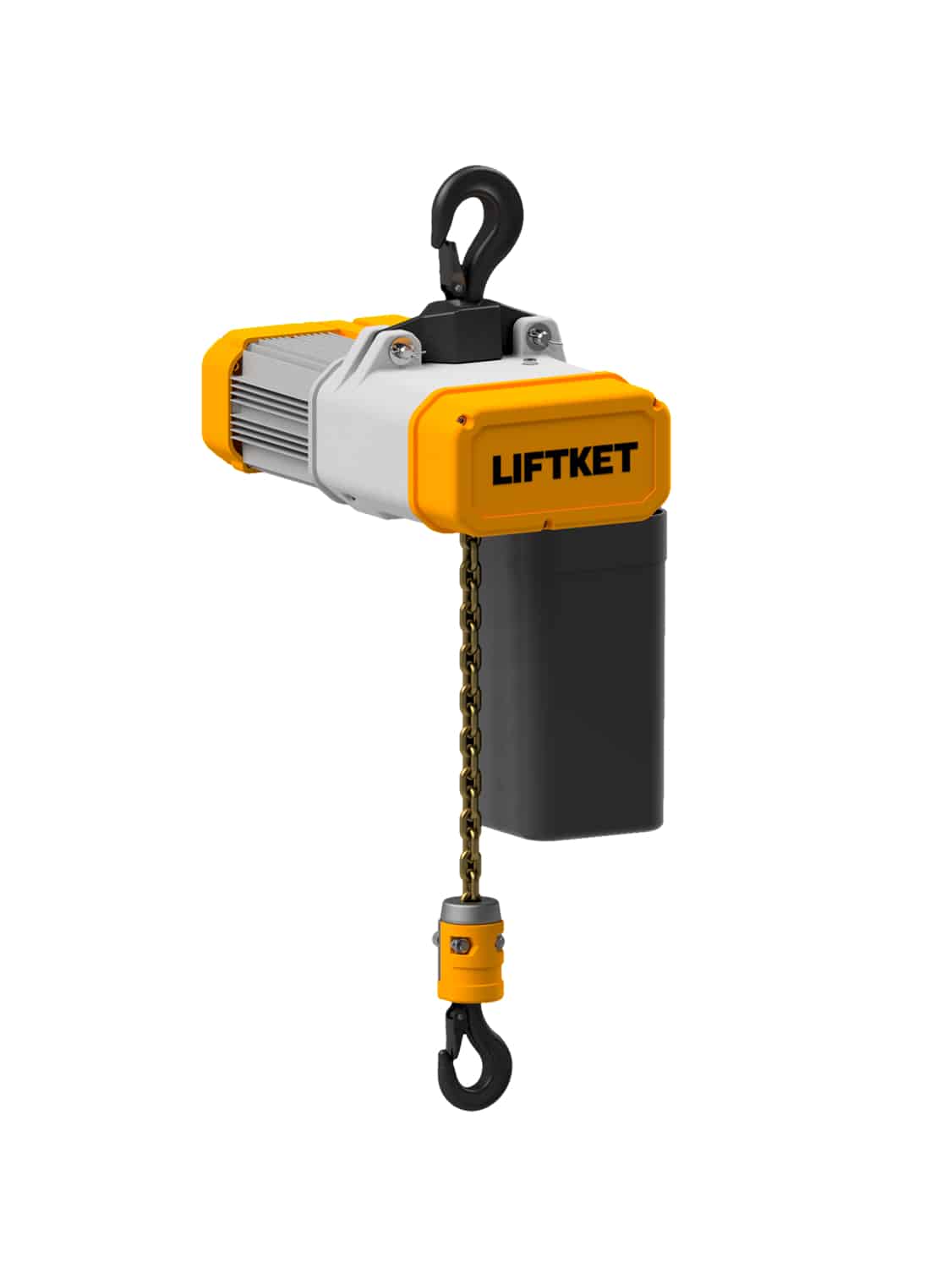

- horní hákový závěs
- ruční postrkový vozík (pojezd se provádí tahem za hák kladkostroje nebo postrkem za břemeno, vozík není bržděný)
- elektrický pojezd jednorychlostí nebo dvourychlostní s rychlostmi pojezdu 4 m/min až 20 m/min, pojezd je bržděný

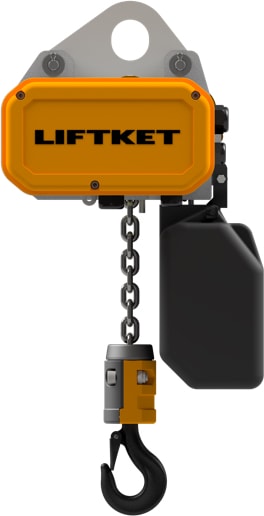

Stacionární
Hákový závěs

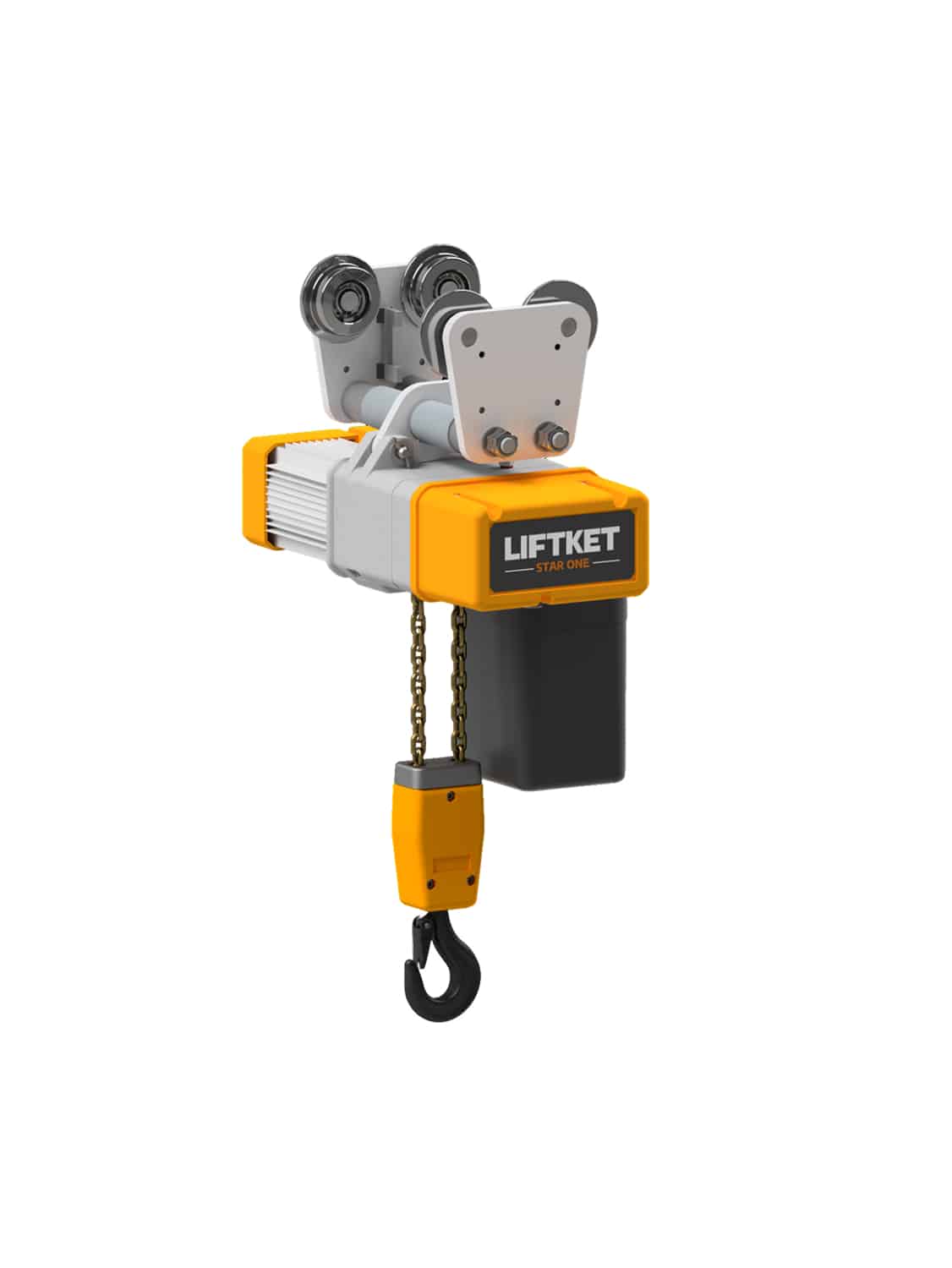

Postrkový vozík

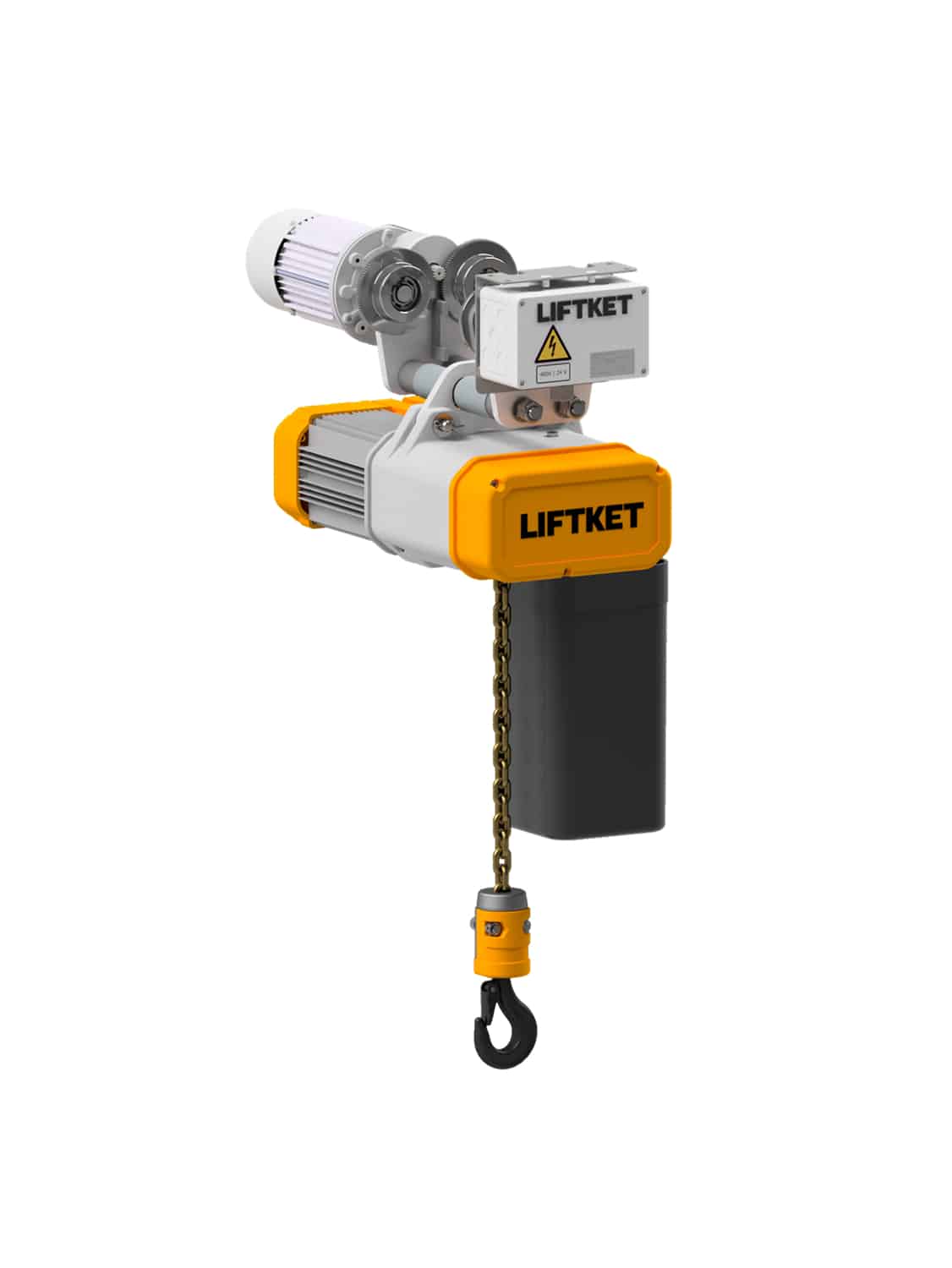

Elektrický pojezd
- Všechny pojezdy kladkostrojů STAR jsou vhodné pro libovolný válcovaný I-profil (I, IPE, IPN, HEA, HEB..) a ve třech rozsazích pro šířky spodních přírub 50 až 310 mm.
- Všechny modely kladkostrojů STAR se stykačovým ovládáním nebo bez elektro výzbroje lze vybavit koncovými spínači zdvihu, křížovými koncovými spínači pojezdu, tepelným čidlem motoru zdvihu a pojezdu, vestavnými vačkovými koncovými spínači zdvihu a spouštění 4-polohovými, elektronickým zařízením proti přetížení (tenzometr), dvěma brzdami zdvihu, frekvenčním měničem, inkrementálním čidlem na snímání polohy háku.
- Modely STAR 03x/.., 05x/.., a 07x/.. lze dodat jak s přímým řízením (přímé spínání fází do motoru zdvihu), tak se stykačovým ovládáním na 24V/50Hz nebo 230V/50Hz nebo bez elektro výbroje.
- Modely STAR 09x/.., 11x/.. lze dodat se stykačovým ovládáním na 24V50Hz nebo 230V/50Hz nebo bez elektro výzbroje. Ale vždy jsou vybaveny koncovými spínači zdvihu a tepelným čidlem motoru zdvihu.
- Standardní napájecí napětí třífázových modelů STAR je 3x400V/50Hz. Je možné objednat jiná napětí a frekvence. Pro případy, kdy není k dispozici třífázové napětí máme jednofázové kladkostroje STAR na 230V/50Hz. Tyto kladkostroje mají pouze jednu rychlost zdvihu, jsou určeny především pro montážní účely. Nelze je vybavit elektrickým pojezdem.
Výhody kladkostroje LIFTKET STAR
Použití certifikovaných materiálů a komponent
Použití špičkových a pouze certifikovaných materiálů, certifikované oceli a úroveň nejnovější technologie zajišťují kvalitu a spolehlivost všech součástí. Toto tvrzení dokazují výsledky dlouhodobých testů ve výzkumných laboratořích výrobce. Testy a dlouholetou praxí prokázaná životnost elektrického řetězového kladkostroje STAR jednoznačně překračuje požadavky FEM/ISO pro dané skupiny hnacích ústrojí. Všechen, byť certifikovaný materiál, prochází důkladnou vstupní kontrolou! Použité komponenty jsou pouze od předních výrobců, tak aby odpovídali naší kvalitě.
Patentovaná kluzná spojka LIFTKET
Tajemství pověstné bezpečnosti kladkostroje LIFTKET STAR je speciální dutá hřídel, která umožňuje výrobci srovnat komponenty do horizontální roviny a dodržet tak ojedinělou konstrukci motor – spojka – brzda - břemeno. Mezi břemenem a brzdou existuje mechanicky pevné spojení! Břemeno nemůže samovolně sjet/spadnout ani v případě kdyby spojka byla opotřebená nebo poškozená!
Tato patentovaná spojka je příčinou bezkonkurenční bezpečnosti kladkostroje LIFTKET. Dokonalost systému spojky a brzdy LIFTKET STAR dodnes nemá ve světě obdoby.
Nejmodernější design a konstrukce
Všechny prvky, kryty, včetně konstrukce motoru zdvihu jsou podřízeny vnějším konturám kladkostroje LIFTKET STAR tak, aby byla dosažena čistota tvaru při minimálních zástavbových rozměrech. Při vývoji byl kladen mimořádný důraz na všechny detaily a tím bylo dosaženo jak minimální vlastní hmotnosti kladkostroje a to nejenom konstrukcí, ale i použitými materiály – těleso kladkostroje je z lehké slitiny. Pro ochranu životního prostředí jsou všechna použití obložení brzdy a spojky bezazbestové. Při vývoji bylo - s ohledem na případnou budoucí výměnu komponent - docíleno jedinečné modulové konstrukce, která je patentovaná.

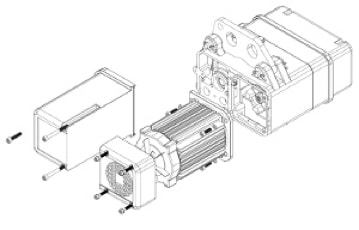

Patentovaná modulová konstrukce LIFTKET STAR
Díky této modulové konstrukci je zajištěna naprosto snadná vyměnitelnost jednotlivých dílů a dokonce i bez potřeby speciálních nástrojů. Všechny díly kladkostroje jsou snadno přístupné a v případě potřeby jednoduše a rychle vyměnitelné.
Skutečně plynulý pohyb a vertikální zdvih
Díky patentovanému tvaru řetězového kola je dosaženo naprosto plynulého pohybu zdvihu. Řetěz u kladkostrojů LIFTKET vyjíždí z kladkostroje pouze v jednom konkrétním místě. Na rozdíl od lanových kladkostrojů (kde se břemeno při zdvihu z principu pohybuje do strany) dochází u modelů STAR ke skutečně a pouze vertikálnímu zvedání!

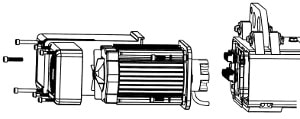

Patentovaný vzduchem chlazený motor zdvihu
Tento vzduchem chlazený motor zdvihu s chladícími žebry byl speciálně vyvinutý pro řadu LIFTKET STAR a vyniká vysokou tepelnou odolností (třída izolace F), tedy může mít vysoký počet zapnutí a vysoký zatěžovatel ED%. Standardně je motor vybaven kontaktním čidlem pro jeho ochranu.
Bezúdržbové provedení
Kladkostroj LIFTKET STAR je dodáván se všemi olejovými náplněmi. Motor, olejotěsná převodovka, pružinová brzda ani kluzná spojka nepotřebují žádné seřízení či nastavení. Jediná běžná údržba kladkostroje spočívá pouze v mazání řetězu.

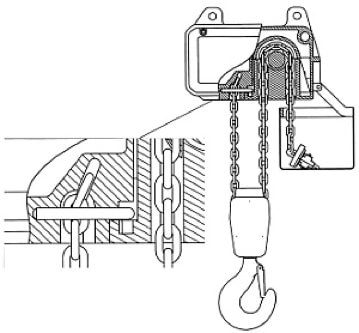

Patentované zavěšení konce řetězu
Toto řešení umožní jednoduchou, rychlou a bezpečnou přestavbu z jednořetězového na dvouřetězové provedení a naopak. Díky bezpečnému zavěšení druhého pramene řetězu nelze provést chybu při přestavbě kladkostroje nebo výměně řetězu.
100% výstupní kontrola s přetížením
Každý kladkostroj LIFTKET STAR prochází individuálním vyzkoušením s přetížením a nastavením kluzné spojky na správnou hodnotu dle typu přímo u výrobce.
Speciální provedení LIFTKET STAR
Jednofázové kladkostroje LIFTKET STAR
- vhodné všude tam, kde není možné přivézt třífázové napájení (např. montážní účely)
- v provedení pouze jedné rychlosti zdvihu a přímého řízení na 230V/50Hz
- možnost dodat ve stacionárním provedení, s hákovým závěsem nebo postrkovým vozíkem

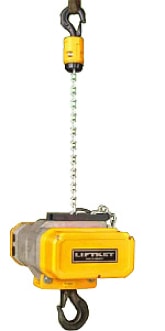

„Šplhací“ provedení
- každý kladkostroj STAR lze objednat ve „šplhacím“ provedení
- vhodné především pro montážní účely
Speciální vybavení pro LIFTKET STAR
Řetězy a háky vyrobené z nerezové oceli
- nerezové řetězy a nerezové neotočné háky do nosnosti 1 500 kg
- využití pro potravinářský a chemický průmysl (agresivní prostředí)
Brzda zdvihu s mechanickým odbrzděním
- umožňuje spuštění břemena i při výpadu elektrické energie
Dvě brzdy zdvihu
- využití pro práci s nebezpečnými chemikáliemi nebo pro manipulaci s tekutým kovem
Speciální ovladače
- ovládání kladkostroje a jeřábu

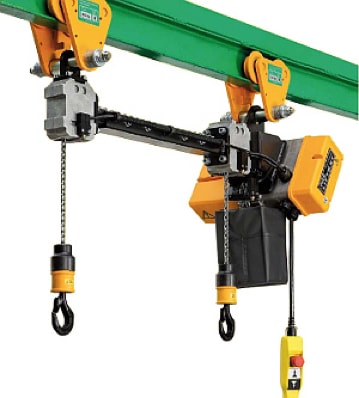

- ovládání dvou kladkostrojů s přepínáním zdvihu
- ovládání dvou kladkostrojů s přepínáním zdvihu i pojezdu
